收藏本站联系我们您好,欢迎光临呼和浩特巨日特种化工建材有限公司 !


热门分类: 灌浆料系列 特种建材系列 外加剂系列 其他产品

当前位置: 首页 > 新闻动态 > 行业动态 >

灌浆料使用方法设计

返回列表 来源:巨日特种建材 发布日期:2018-07-12 09:13:00【

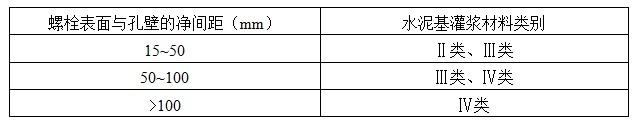

  ​​​​​​​  表6.1.1地脚螺栓锚固用水泥基灌浆材料的选择

  1.2螺栓锚固埋设深度应满足设计要求,埋设深度不宜小于15倍的螺栓直径。

  1.3基础混凝土强度等级不宜低于C20。

  二次灌浆

  2.1二次灌浆除应满足设计强度要求外,尚宜根据灌浆层厚度按表6.2.1选择水泥基灌浆材料。

  表6.2.1二次灌浆用水泥基灌浆材料的选择

  注:1采用压力法或高位漏斗法灌浆施工时,可放宽水泥基灌浆材料的类别选择。

  2、当灌浆层厚度大于150mm时,可平均分成两次灌浆。根据

  实际分层厚度按上表选择合适的水泥基灌浆材料类别。第二次灌浆宜在第一次灌浆24h后,灌浆前应对第一次灌浆层表面做凿毛处理。

  2.2设备基础混凝土强度等级不宜低于C20。

  6.3混凝土结构改造和加固

  3.1混凝土柱采用加大截面加固法加固时(图6.3.1)混凝土柱与模板的最小间距B不应小于60mm,应采用第Ⅳ类水泥基灌浆材料。

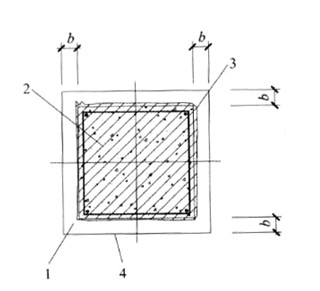

  图3.1混凝土柱加大截面法灌浆加固

  1—水泥基灌浆材料;2—模板;3—新增箍筋;4—原混凝土柱

  5—原混凝土面:6—新增纵向钢筋

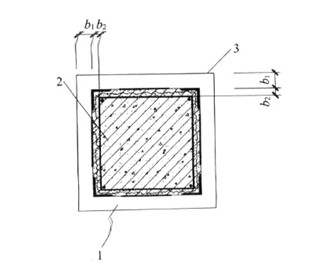

  3.2混凝土柱采用加钢板套加固(图6.3.2)原混凝土柱表面与外钢板套的最小间距b为10~20mm时,宜采用第Ⅰ一、Ⅱ类水泥基灌浆材料:最小间距b不小于20mm时,宜采用第Ⅱ一、Ⅲ类水泥基灌浆材料。

  1—水泥基灌浆材料;2—原混凝土柱;3—原混凝土面;4—钢套

  图6.3.3混凝土柱采用干式外包钢加固法加固

  1—水泥基灌浆材料;2—原混凝土柱;3—外包角钢

  3.4混凝土梁采用加大截面法加固(图6.3.4),梁侧表面与模板之间的最小间距b1不小于60mm时,或梁的底面与模板之间的最小间距b2不小于8cm时应采用第Ⅳ类水泥基灌浆材料。

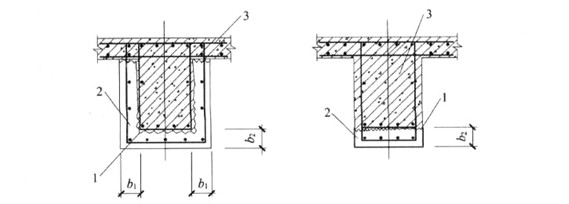

  (a)混凝土梁侧面及底面(b)混凝土梁底面

  加大截面法灌浆加固加大截面法灌浆加固

  图6.3.4混凝土梁加大截面法灌浆加固

  1—原混凝土面;2—水泥基灌浆材料;3—原梁截面

  3.5楼板采用叠合层法增加板厚加固(图6.3.5),当楼板上层加固增加的板厚b1不小于40mm或楼板下层加固增加的板厚b2不小于80mm时,应采用第Ⅳ类水泥基灌浆材料。

  6.4后张预应力混凝土结构孔道灌浆

  4.1后张预应力混凝土结构孔道灌浆应根据现行国家标准《混凝土结构设计规范》GB50010环境类别分类6.4.1的规定选择水泥基灌浆材料。

  表6.4.1后张预应力混凝土结构孔道用水泥基灌浆材料的选择

  4.2水泥基灌浆材料性能要求:

  1、氯离子含量不应超过水泥基灌浆材料总量的0.06%;

  2、当有特殊性能要求时,尚应符合相关标准或设计要求。

下一篇:最后一页 上一篇:最后一页

产品推荐

  • JRT-26金钢砂
      产品说明:碳化硅又称金钢砂或耐火砂。碳化硅是用石英砂、石油焦(或煤焦)、木屑(生产绿色碳化硅时需要加食盐)等原料在电阻炉内
  • JRT-27微硅粉(硅灰)
      产品性质:微硅粉也叫硅灰或称凝聚硅灰,是冶炼特种合金时,矿热电炉内产生出大量挥发性很强的SiO2和Si气体,气体排放后与空气迅速
  • JRT-18速凝剂(粉状)
      产品概述:本产品主要由铝氧熟料及多种无机盐复合复配细磨而成,是当前理想的新一代产品。本产品符合中华人民共和国建材行业速凝
  • JRT-10钢纤维
      产品说明:为增强砂浆或水泥而加入的、巨日钢纤维长度和直径在一定范围内的细钢丝。常用截面为圆形的长直钢纤维,其长度为10~60毫米
  • CGM-B60高强无收缩灌浆料(自流、早强)
      型号:CGM-B60,以特种水泥作为结合剂,特选高强度材料为骨料,辅以高流态,微膨胀,防离析等物质配制而成.具有良好的流动性,微膨胀性

最新动态
